Zdroj
1 / Zdroj 15 V |

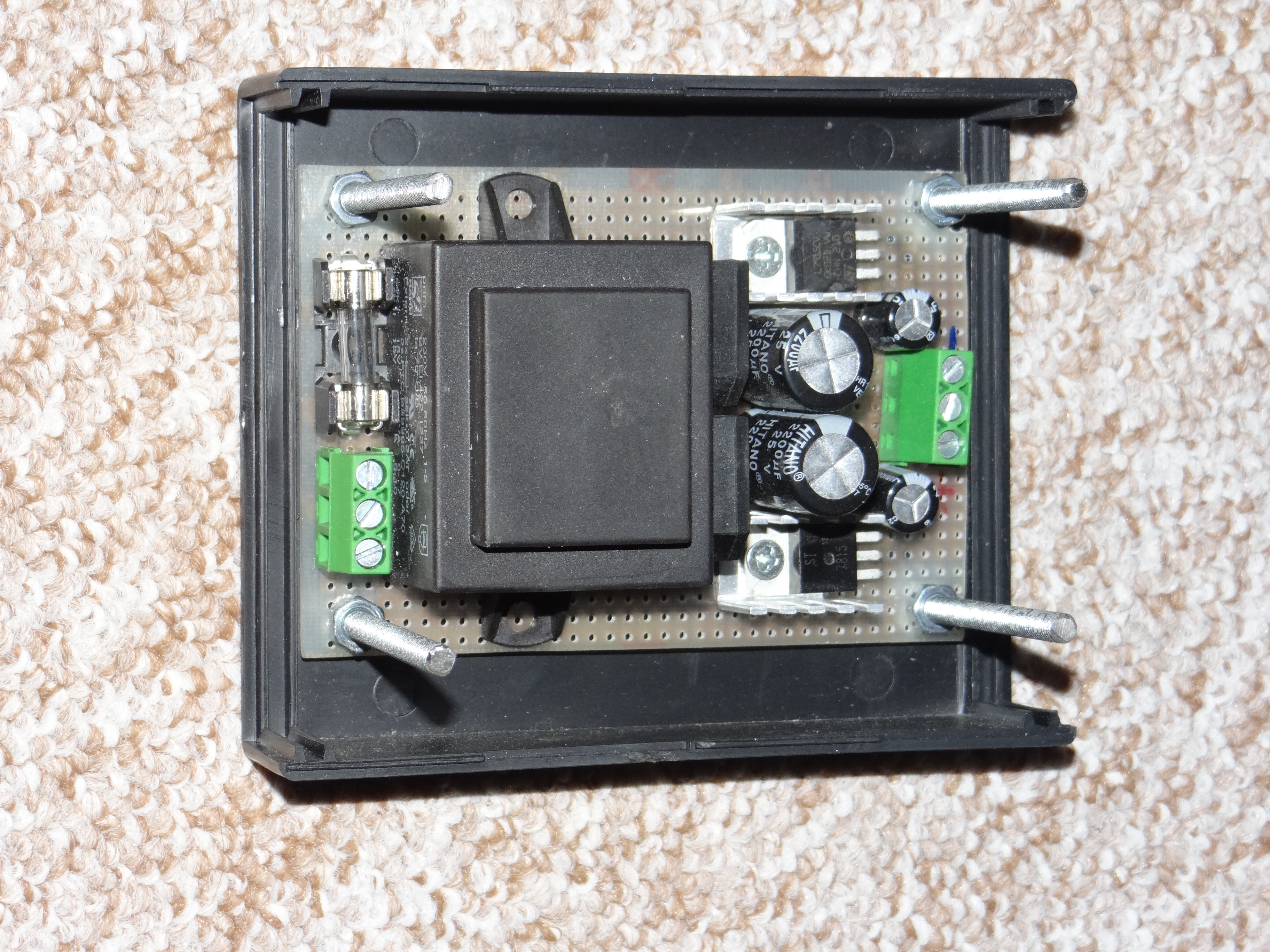

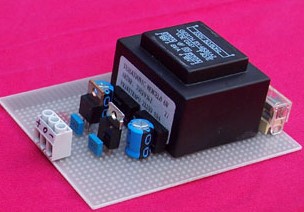

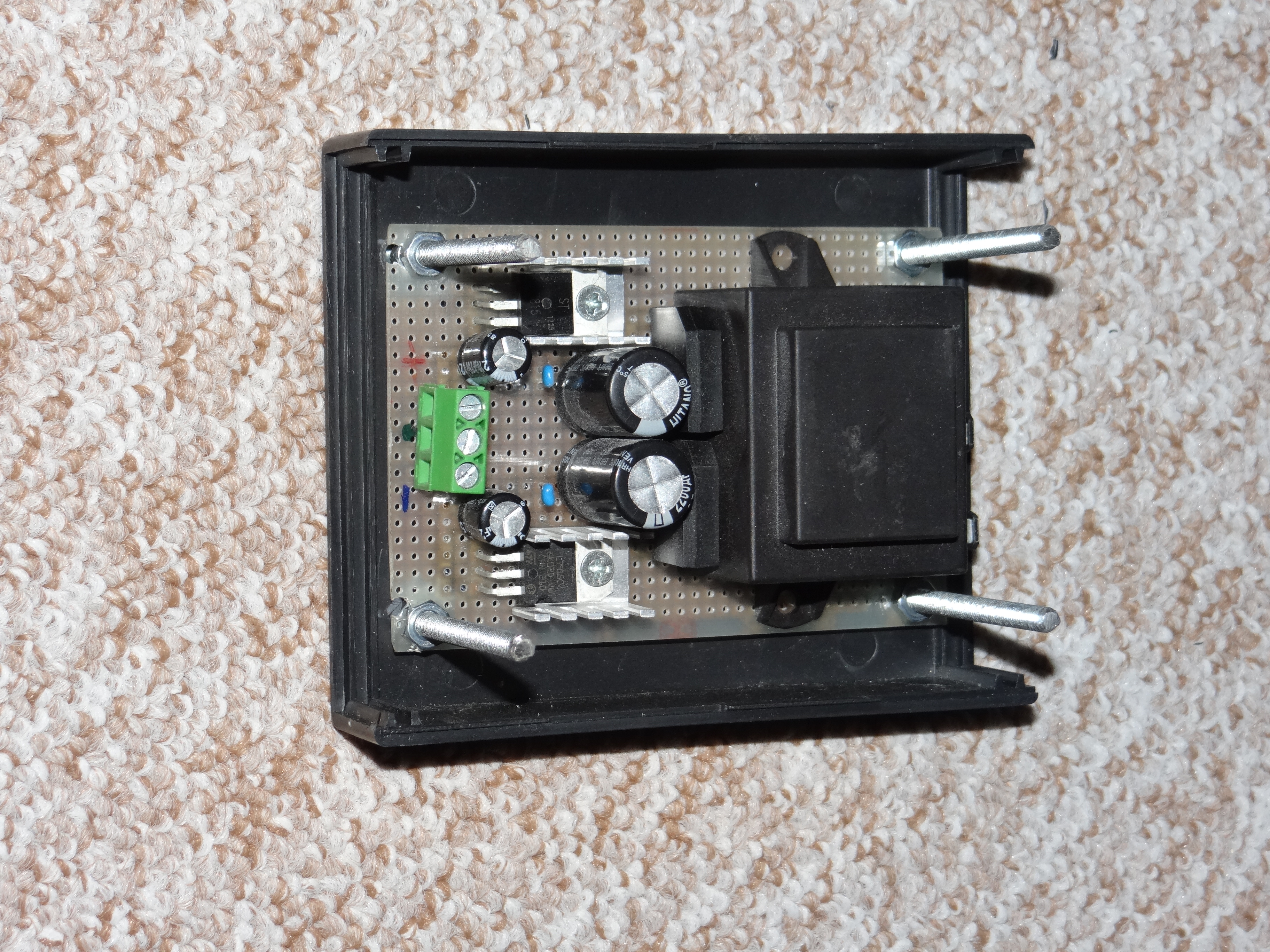

![](/lightningradar/pictures/power/power2 (2).jpg)
1x transformátor do DPS HAHN BV (2x15V) 3,0VA BV EI 422 1227
2x jednofázový diodový můstek KBL406
2x kondenzátor elektrolytický radiální Standardní 2200uF/ 25V
2x keramický kondenzátor 100nF
2x stabilizátor pevného napětí ST 7815
2x hliníkový chladič (2x šroubek a matka)
2x kondenzátor elektrolytický radiální Standardní 220uF/25V
pojistkové pouzdro
pojistka trubičková T 100mA 5x20 F100L250V

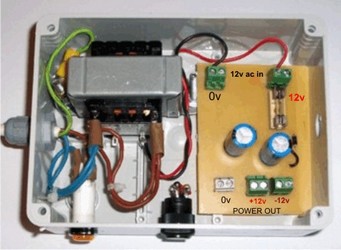

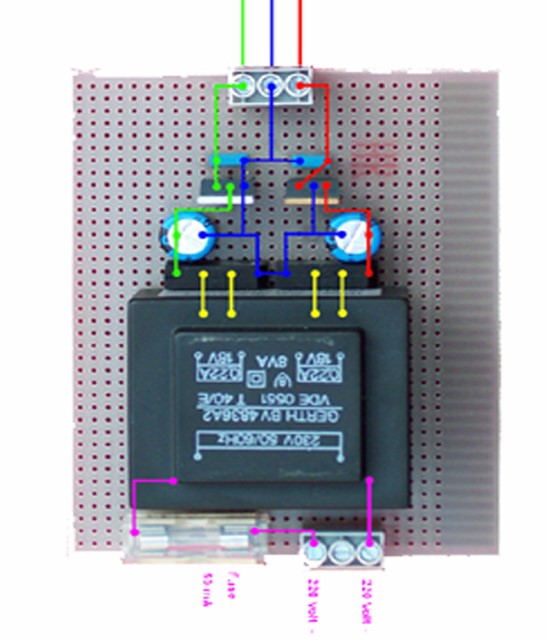

![](/lightningradar/pictures/power/power2 (4).jpg)
2/ zdroj |

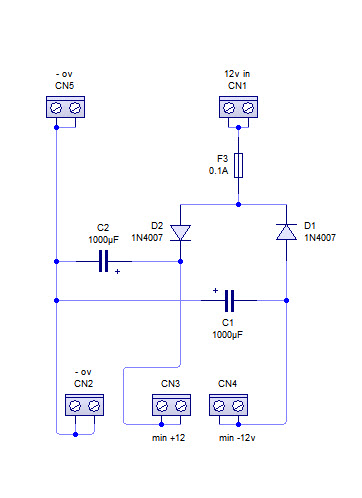

![](/lightningradar/pictures/power/power_schema.jpg)
3 / zdroj |

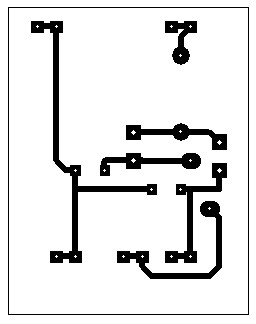

![](/lightningradar/pictures/power/power1 (4).jpg)
![](/lightningradar/pictures/power/power1 (6).jpg)

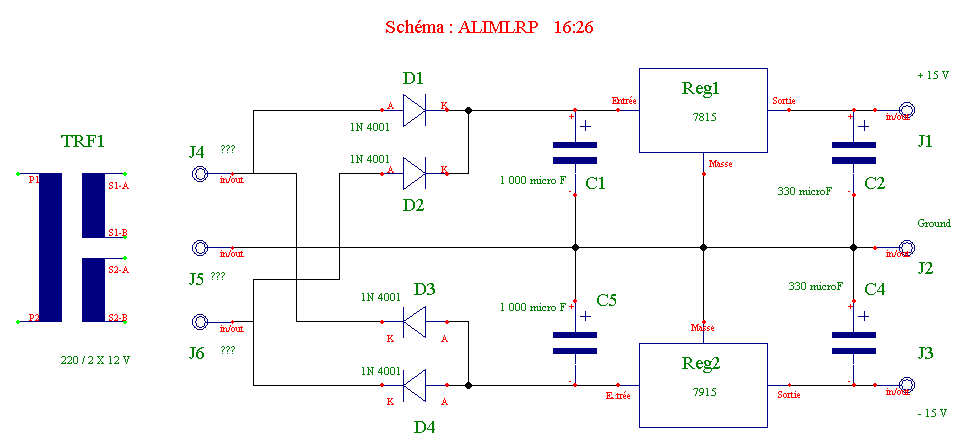

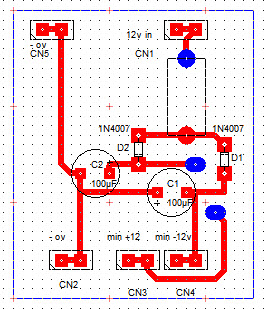

Zdroj schéma |

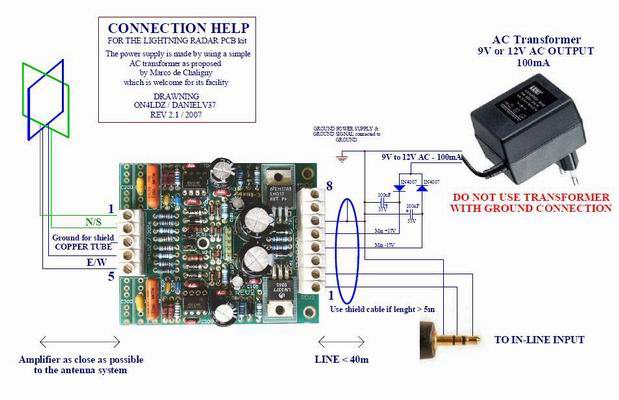

![](/lightningradar/pictures/power/power_1zdroj.jpg)

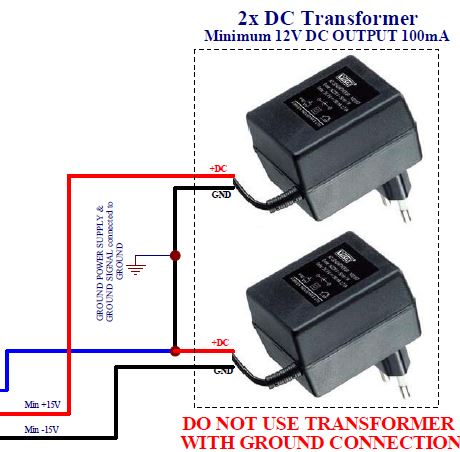

2x DC trafo |
![](/lightningradar/pictures/power/2xdc_trafo.jpg)

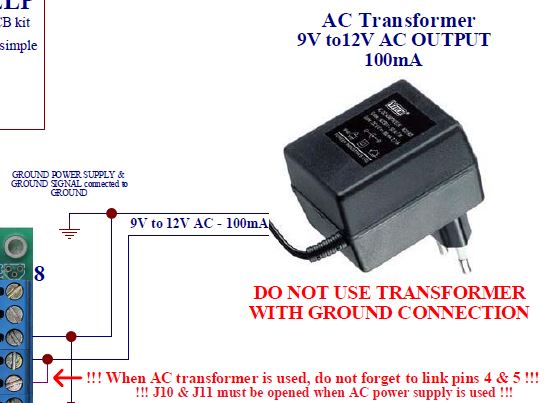

1x DC trafo |
![](/lightningradar/pictures/power/1xdc_trafo.jpg)
